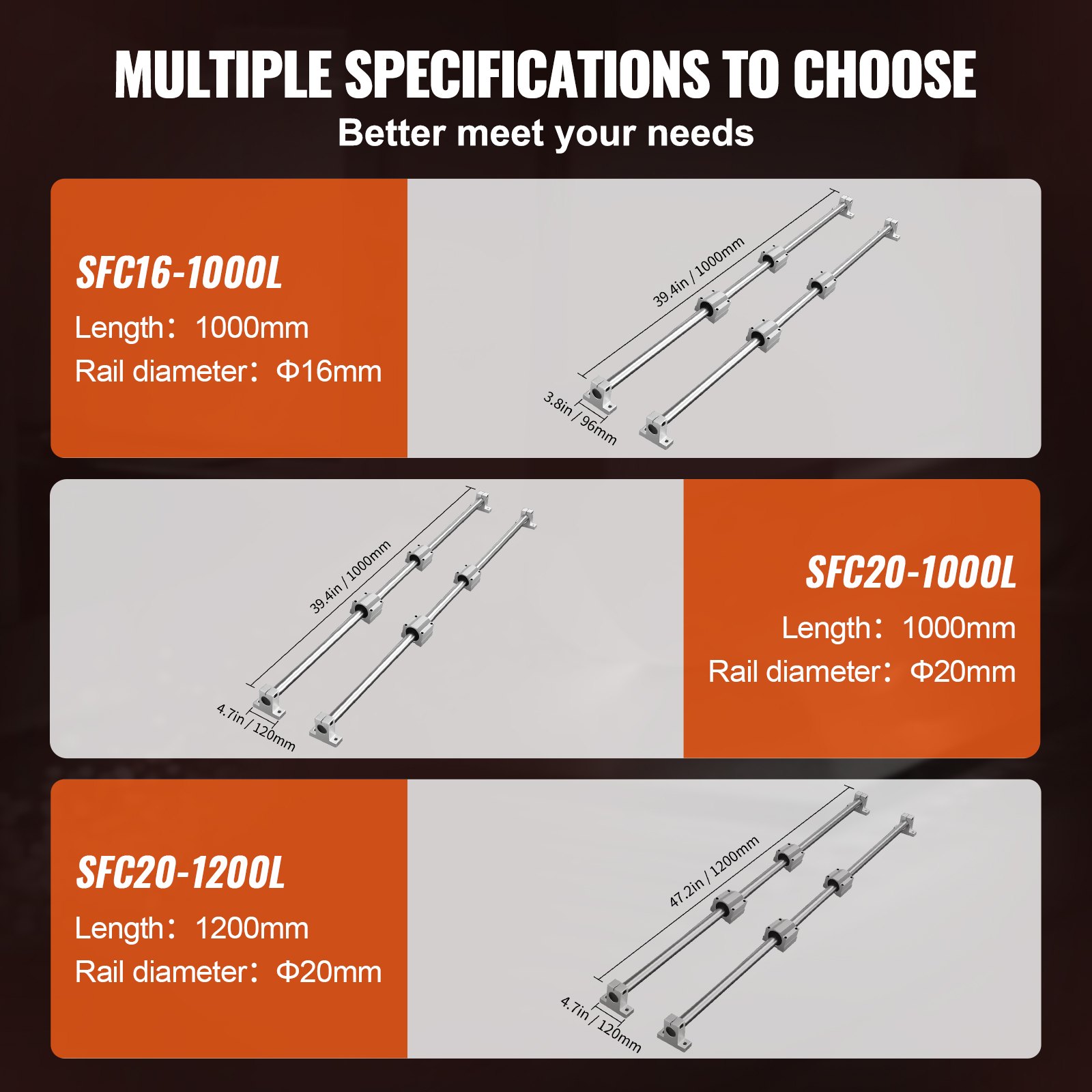

20 mm
16 mm
20 mm
1000 mm
1000 mm
1200 mm
Acerca de este artículo

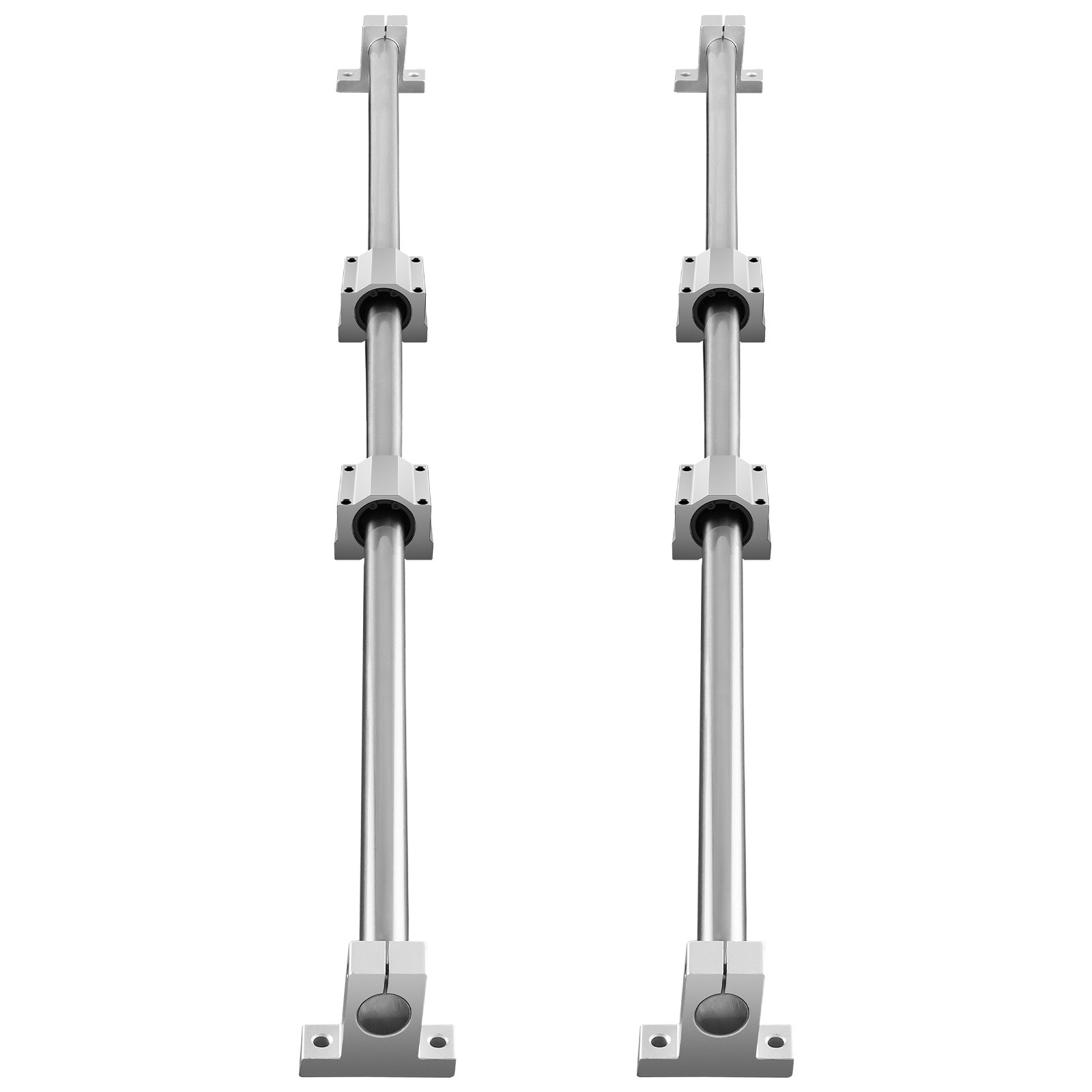

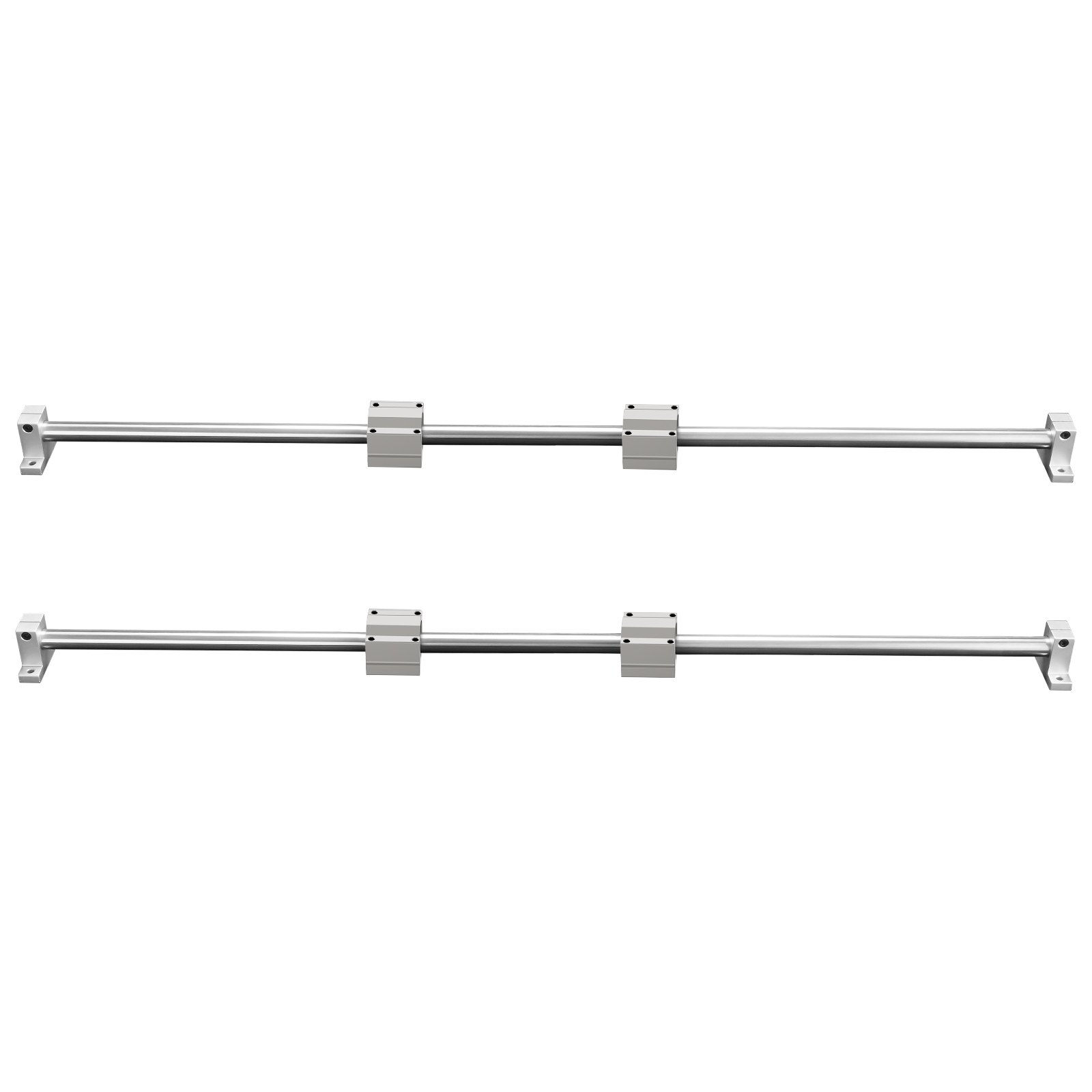

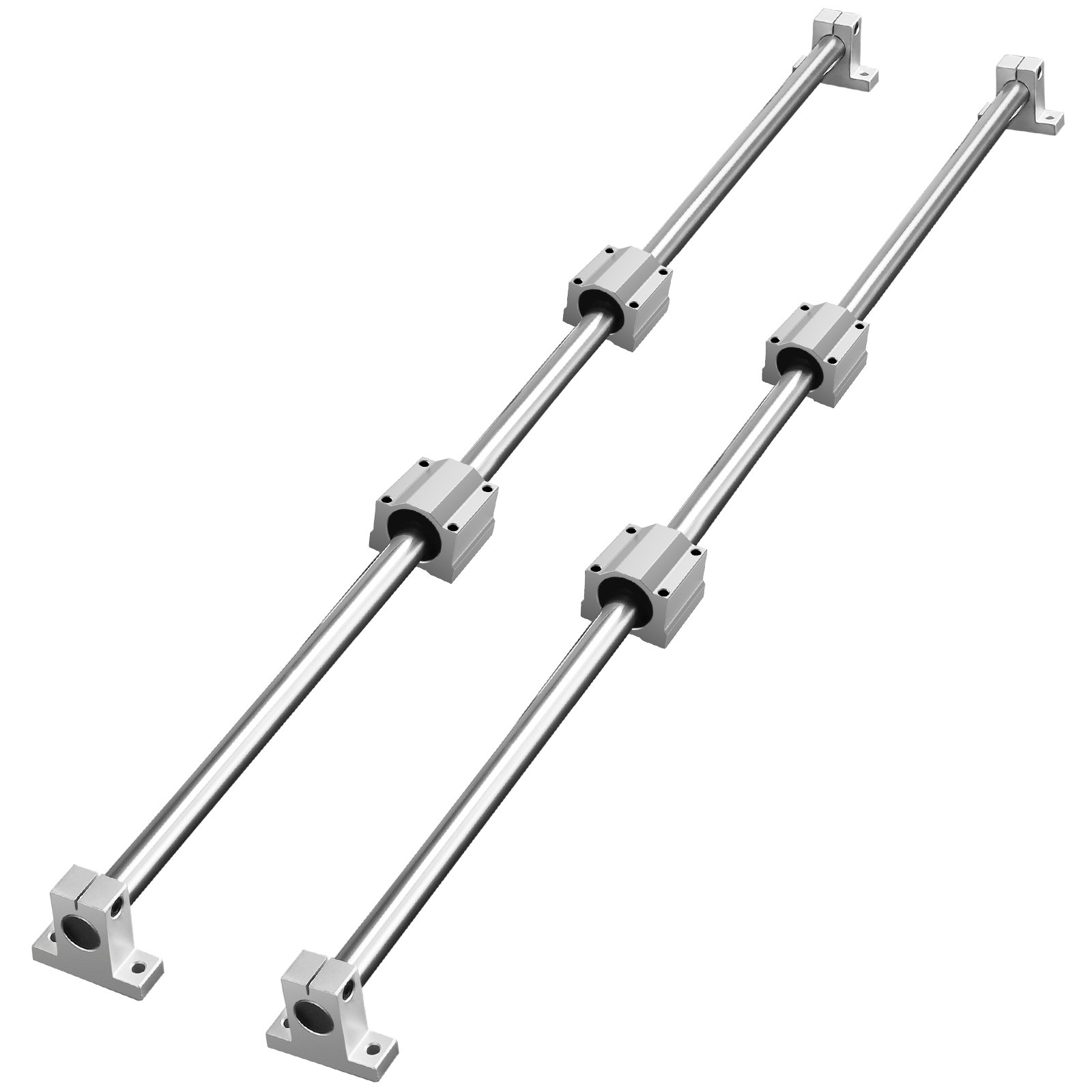

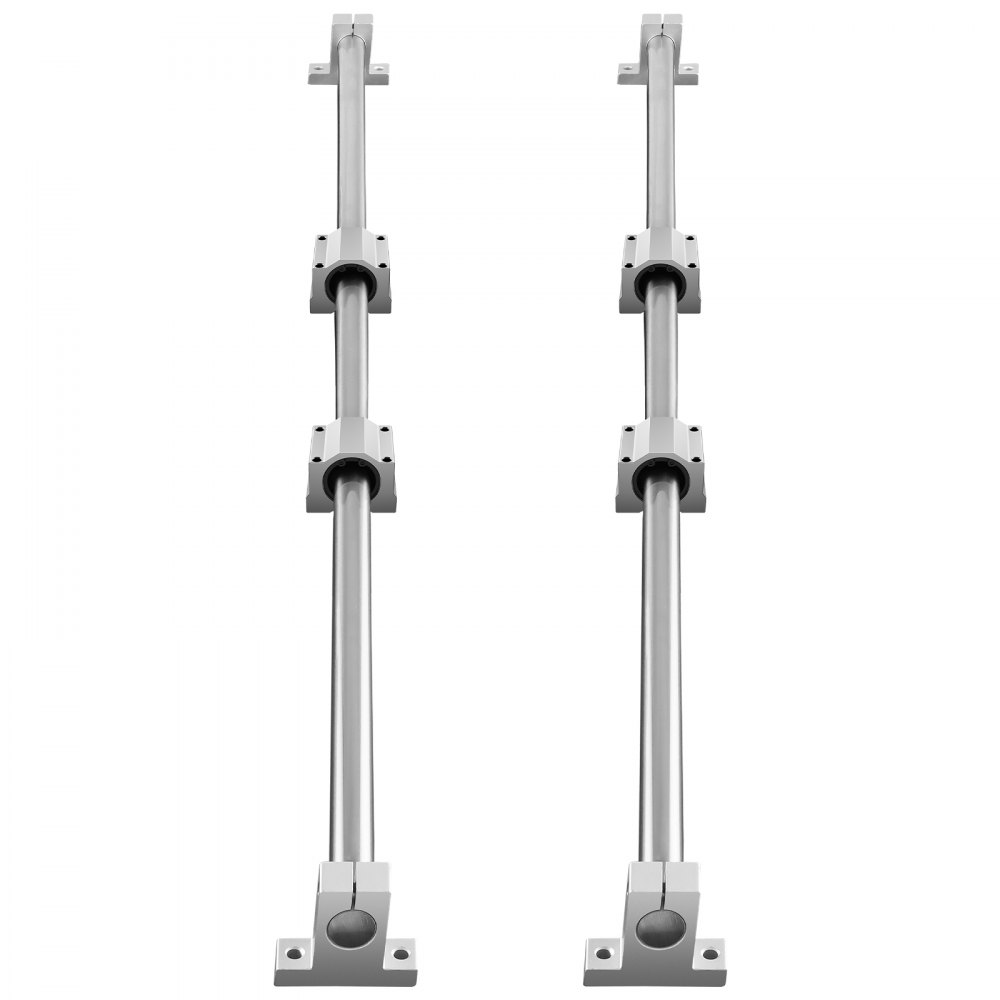

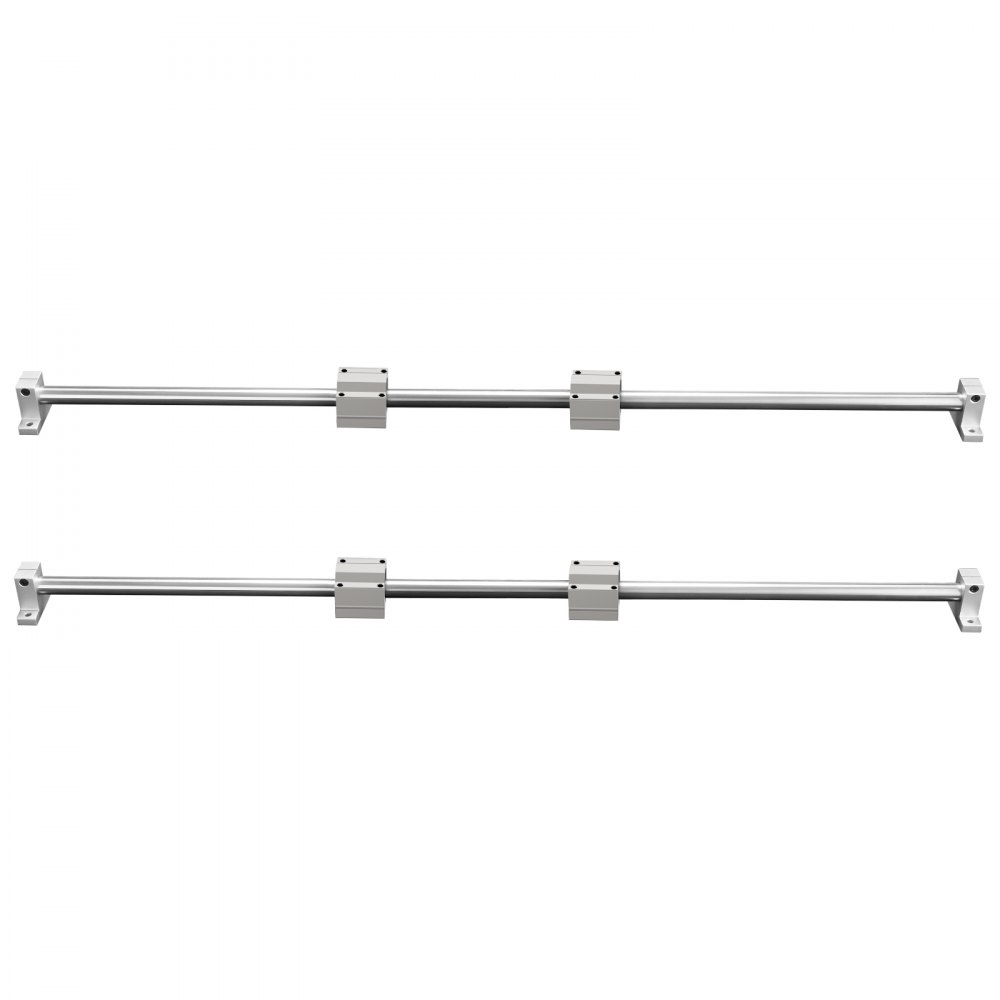

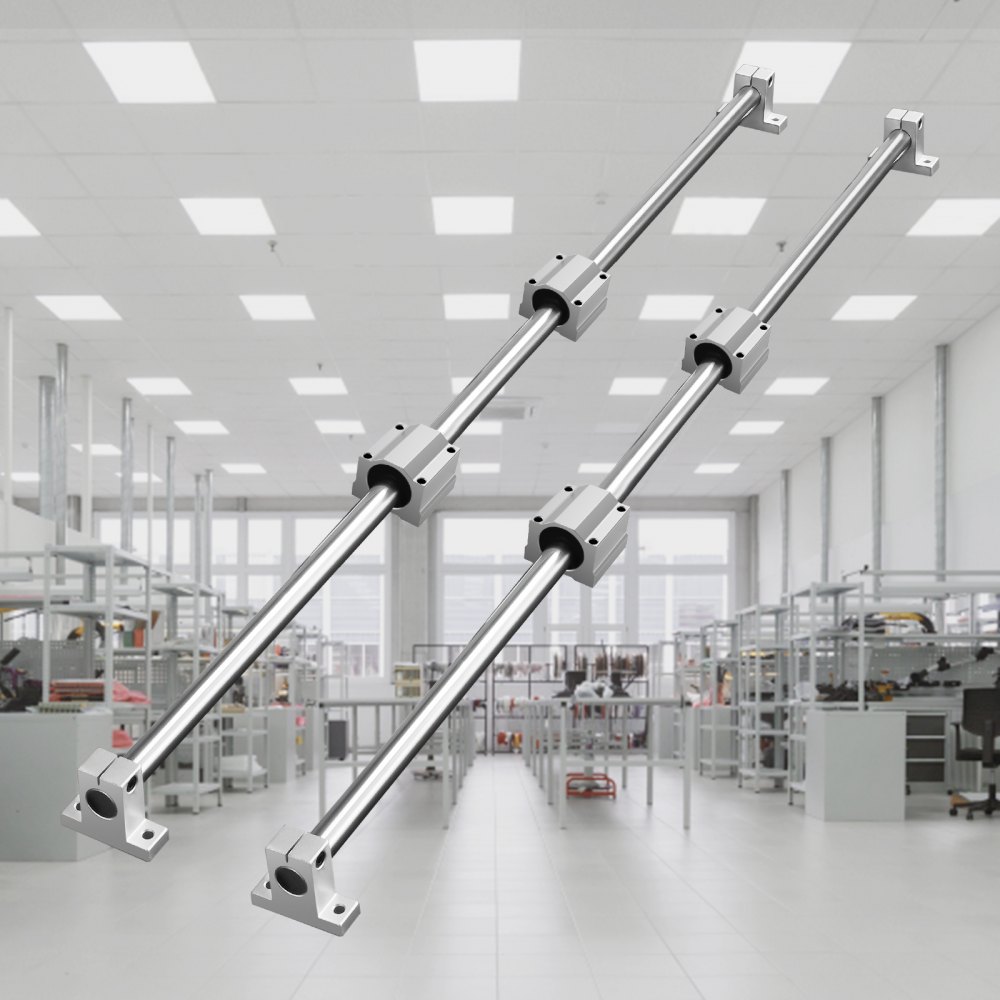

Juego de rieles de guía lineal SFC: El riel de guía de movimiento lineal SFC20-1000 mm incluye 2 ejes lineales SFC20 de 39,4 pulg./1000 mm de longitud, 4 bloques deslizantes SC20 y 4 soportes de riel. Carga dinámica por bloque: 882 N, carga estática por bloque: 1370 N.

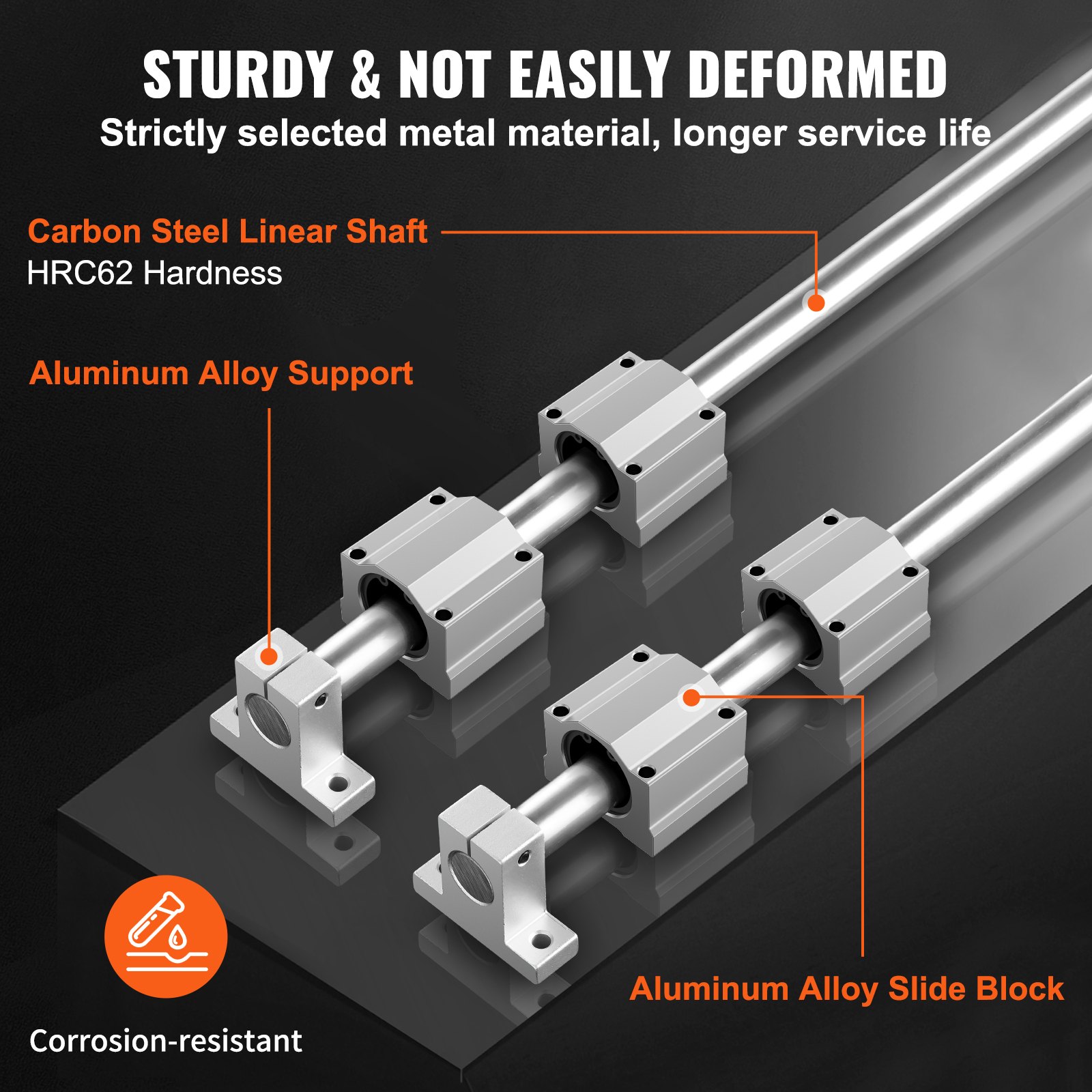

Duradero y duradero: el riel lineal está hecho de acero al carbono y aluminio con una superficie cromada para resistencia a la oxidación y alta durabilidad. 4 bloques deslizantes de aluminio incorporados y rodamientos de bolas para un deslizamiento suave y sin obstáculos.
Deslizamiento de bajo ruido: los bloques deslizantes SC de aluminio completamente sellados y el eje lineal de acero al carbono están perfectamente combinados. El rodamiento de bolas incorporado proporciona un movimiento de baja fricción y es suave y no inclinado, lo que le permite controlar más ahorro de mano de obra.
Alta precisión: dimensiones y rectitud precisas del eje circular, lo que garantiza alta precisión, repetibilidad y estabilidad en su movimiento. La resistente base de aluminio y el bloque deslizante tienen orificios de montaje precisos, lo que facilita a los usuarios realizar una instalación y conexión confiables.

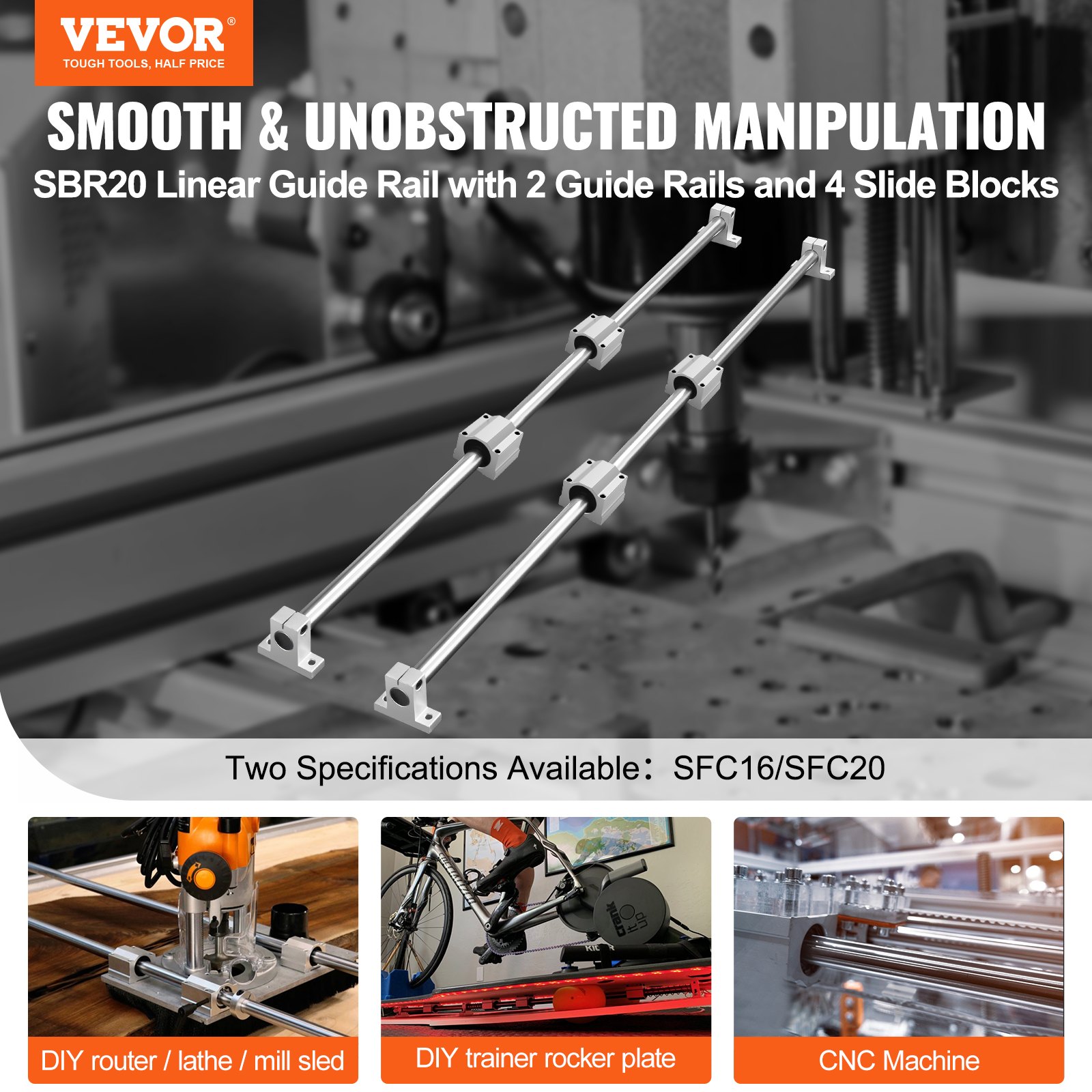

Amplia aplicación: el juego de rieles lineales SFC es versátil y adecuado para todo tipo de equipos de automatización de alta carga y proyectos de bricolaje, como trineos de enrutador/fresador/torno, impresoras 3D, grabadores láser, máquinas CNC, placas basculantes de entrenamiento, etc.

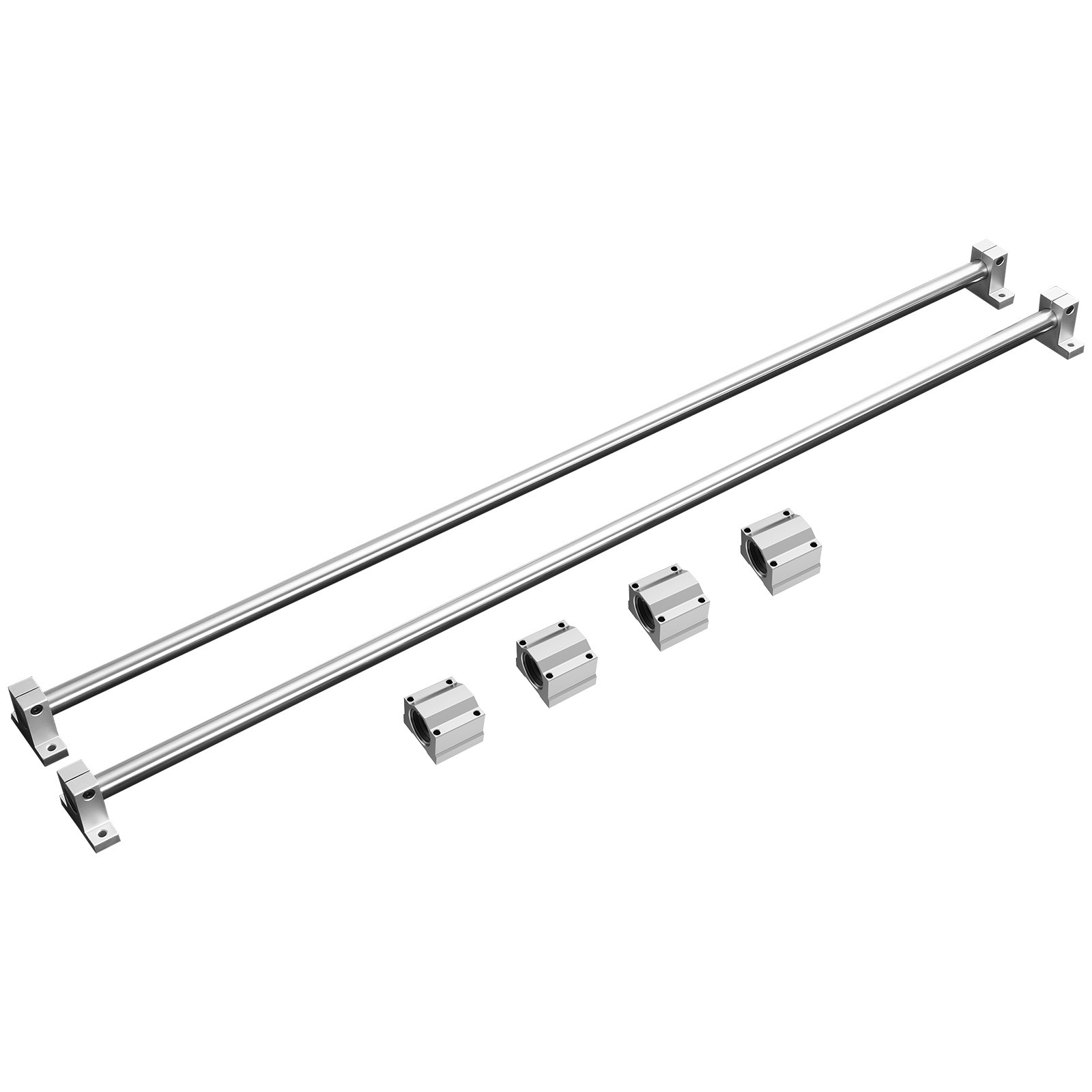

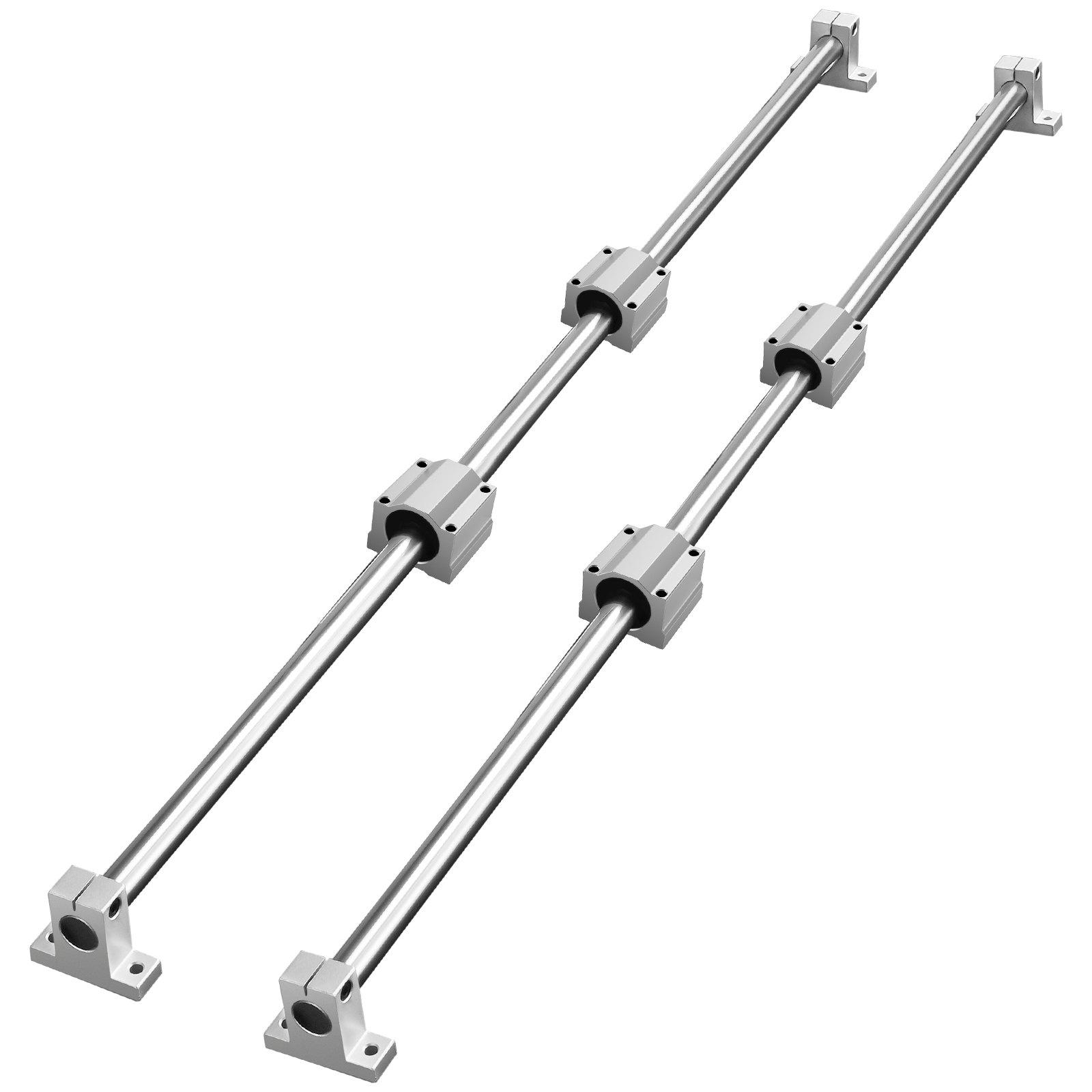

Incluye 2 rieles guía y 4 bloques deslizantes. Los duraderos rieles guía de aluminio presentan una distancia y un diámetro de orificio precisos, mientras que los bloques deslizantes utilizan rodamientos de bolas para un movimiento suave y sin obstrucciones.
El rodamiento lineal adopta una estructura totalmente metálica y el bloque deslizante está firmemente bloqueado en el eje lineal, que tiene una alta capacidad de carga.

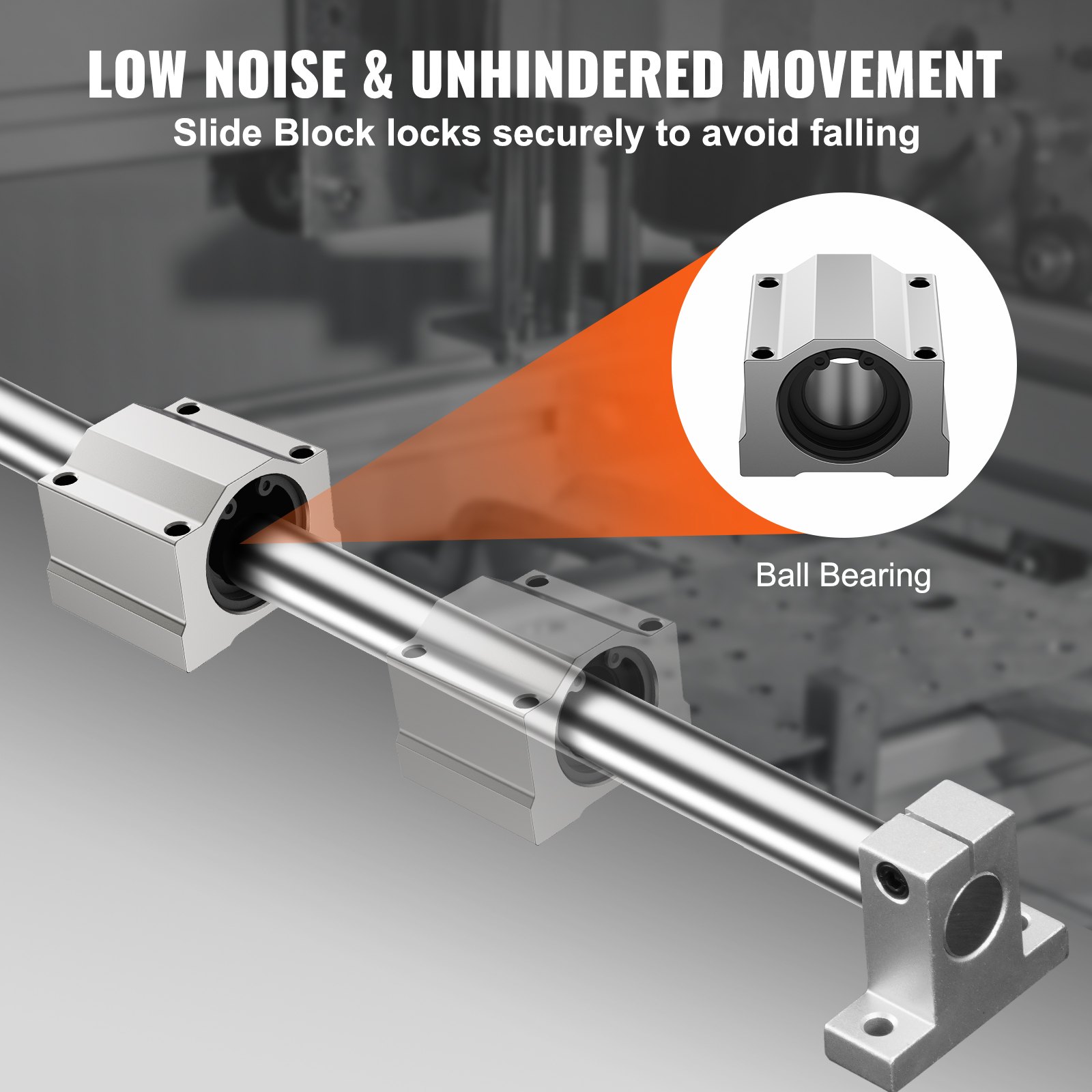

El bloque deslizante SC completamente sellado de aluminio y los rodamientos de bolas incorporados se deslizan suavemente y se mueven sin esfuerzo para garantizar un funcionamiento estable a largo plazo.

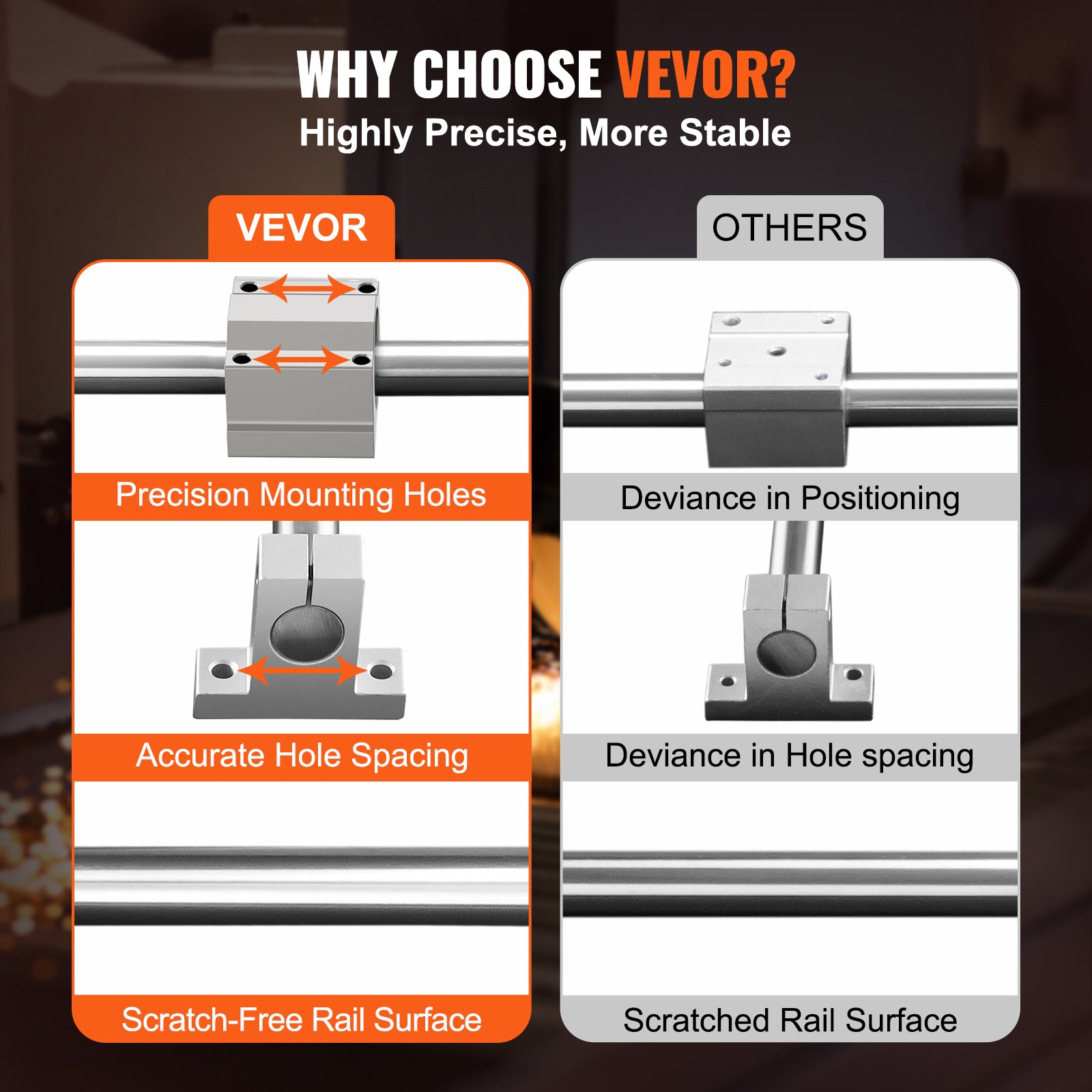

Las guías de movimiento lineal tienen una distancia de orificio precisa, un diámetro de orificio y un diámetro de eje estándar precisos, lo que le permite instalar su equipo con mayor precisión.
El kit de rieles lineales se usa ampliamente en equipos de automatización de alta carga y en la producción de equipos de bricolaje. Por ejemplo, máquinas de grabado CNC de bricolaje, tornos, etc.

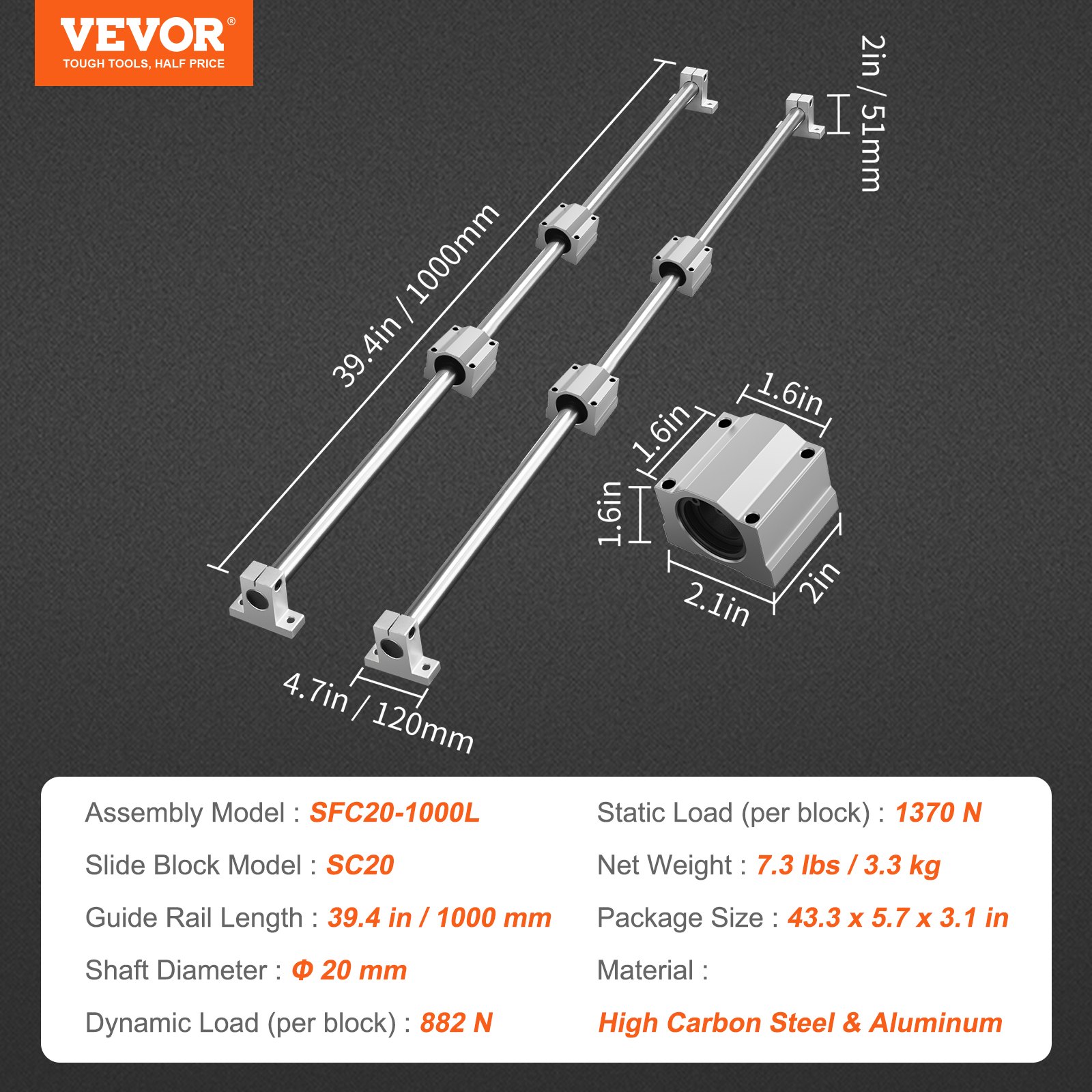

Especificación
Número de modelo
SFC20-1000L
Modelo de bloque deslizante
SC20
Longitud del riel guía
39,4 pulg./1000 mm
Diámetro del eje
Φ20 mm
Carga dinámica (por bloque)
882 N
Carga estática (por bloque)
1370 N
Material
acero con alto contenido de carbono y aluminio.
Distancia del orificio de montaje A
40 mm/1,6 pulg.
Distancia del orificio de montaje B
1,6 pulg./40 mm
Tamaño del bloque deslizante (largo x ancho x alto)
2 x 2,1 x 1,6 pulgadas/50 x 54 x 41 mm
Dimensiones del producto (largo x ancho x alto)
39,4 x 4,7 x 2 pulgadas/1000 x 120 x 51 mm
Tamaño del paquete (largo x ancho x alto)
43,3 x 5,7 x 3,1 pulgadas/1100 x 145 x 80 mm
Peso neto
7,3 libras/3,3 kg
